קידוח כלונסאות בצפון ובחיפה
גיר במדרונות הכרמל, חרסית תופחת בעמק יזרעאל ובזלת בגליל ובגולן. בצפון כל עמק וכל רכס מבקשים כלונס אחר.
צפון של רכסים ועמקים
קידוח כלונסאות בצפון ובחיפה הוא עבודה בשלושה עולמות קרקע שונים. על רכס הכרמל ובהרי הגליל המכונה פוגשת גיר, דולומיט וקירטון. בעמקים, יזרעאל, זבולון והחולה, היא קודחת בחרסית כבדה שמשנה את נפחה עם העונות. ובגליל התחתון וברמת הגולן היא נתקלת בבזלת, אחד הסלעים הקשים שקודחים בהם בישראל.
לכל אחד מהעולמות האלה יש סיכון אחר. בסלע הסיכון הוא חללים וקצב קידוח איטי, בחרסית הוא הרמה של יסודות, ובמדרונות הוא יציבות משטח העבודה עצמו. טופ בנטונייט מתאימה לכל פרויקט את ראש הקידוח, את קוטר הכלונס ואת שיטת העבודה, לפי דו"ח הקרקע ותוכנית הקונסטרוקטור.
העמוד הזה הוא חלק מהמדריך לקידוח כלונסאות בכל הארץ. כאן תמצאו את מה שמייחד את חיפה והקריות, את העמקים ואת הגליל, ומה זה אומר על לוח הזמנים ועל המחיר.
חיפה בשלוש קומות
בחיפה ובסביבתה גובה המגרש מנבא היטב מה יש מתחתיו. ההפרש בין העיר התחתית לפסגת הכרמל הוא כמעט 500 מטר, ואיתו משתנים גם הסלע, מי התהום והגישה. הטבלה מסכמת את התמונה האופיינית באזורי הצפון.
| אזור | ערים לדוגמה | קרקע אופיינית | מה זה אומר לכלונס |
|---|---|---|---|
| רכס הכרמל | חיפה העליונה, נשר, טירת כרמל | גיר, דולומיט, קירטון וכיסי טרה רוסה | קידוח בסלע, כלונסאות קצרים יחסית, מדרונות |
| העיר התחתית ומפרץ חיפה | חיפה התחתית, הקריות | חול, כורכר וחרסית סחופה ליד הקישון | מי תהום קרובים לפני השטח, לעיתים בנטונייט |
| עמקי יזרעאל וזבולון | עפולה, מגדל העמק, יקנעם | חרסית כבדה ותופחת | עיגון מתחת לשכבה הפעילה ובידוד הקורות מהקרקע |
| הגליל ההררי | נצרת, נוף הגליל, כרמיאל, צפת | גיר, דולומיט וקירטון, חרסית בעמקים הפנימיים | קידוח בסלע, מגרשים מדורגים |
| הגליל התחתון והגולן | טבריה, קצרין | בזלת ובזלת מבוקעת | ראשי סלע, שחיקה גבוהה, תכנון סייסמי מחמיר |
| החוף הצפוני ושולי השרון | חדרה, פרדס חנה-כרכור, זכרון יעקב, עכו, נהריה | חול, כורכר וחמרה | קידוח יבש, ובנטונייט ליד הים ובשכבות רוויות |
חרסית שמרימה בתים
העמקים של הצפון הם מהקרקעות הפוריות בארץ, ובדיוק מאותה סיבה הם קשים לבנייה. החרסית שם עשירה במינרלים תופחים: בחורף היא סופגת מים ומתנפחת, בקיץ היא מתייבשת ונסדקת. התנועה הזו מתרכזת במטרים העליונים, מה שנקרא השכבה הפעילה.
יסוד רדוד שנשען על השכבה הזו עולה ויורד עם העונות, וכך נוצרים סדקים בקירות וברצפות. כלונס נכון עובר את השכבה הפעילה ומעוגן בחרסית היציבה שמתחתיה. הקונסטרוקטור מתכנן גם את החיכוך בחלק העליון, כי החרסית התופחת מנסה למשוך את הכלונס כלפי מעלה.
- כלונסאות עמוקים מספיק כדי שהעיגון יתגבר על כוח ההרמה
- חלל או חומר מתכלה מתחת לקורות היסוד, כדי שהחרסית לא תדחף אותן
- זיון לכל אורך הכלונס, כי הוא עובד גם במשיכה ולא רק בלחיצה
- ניקוז מסודר סביב המבנה, בלי השקיה צמודה לקירות
קודם משטח, אחר כך קידוח

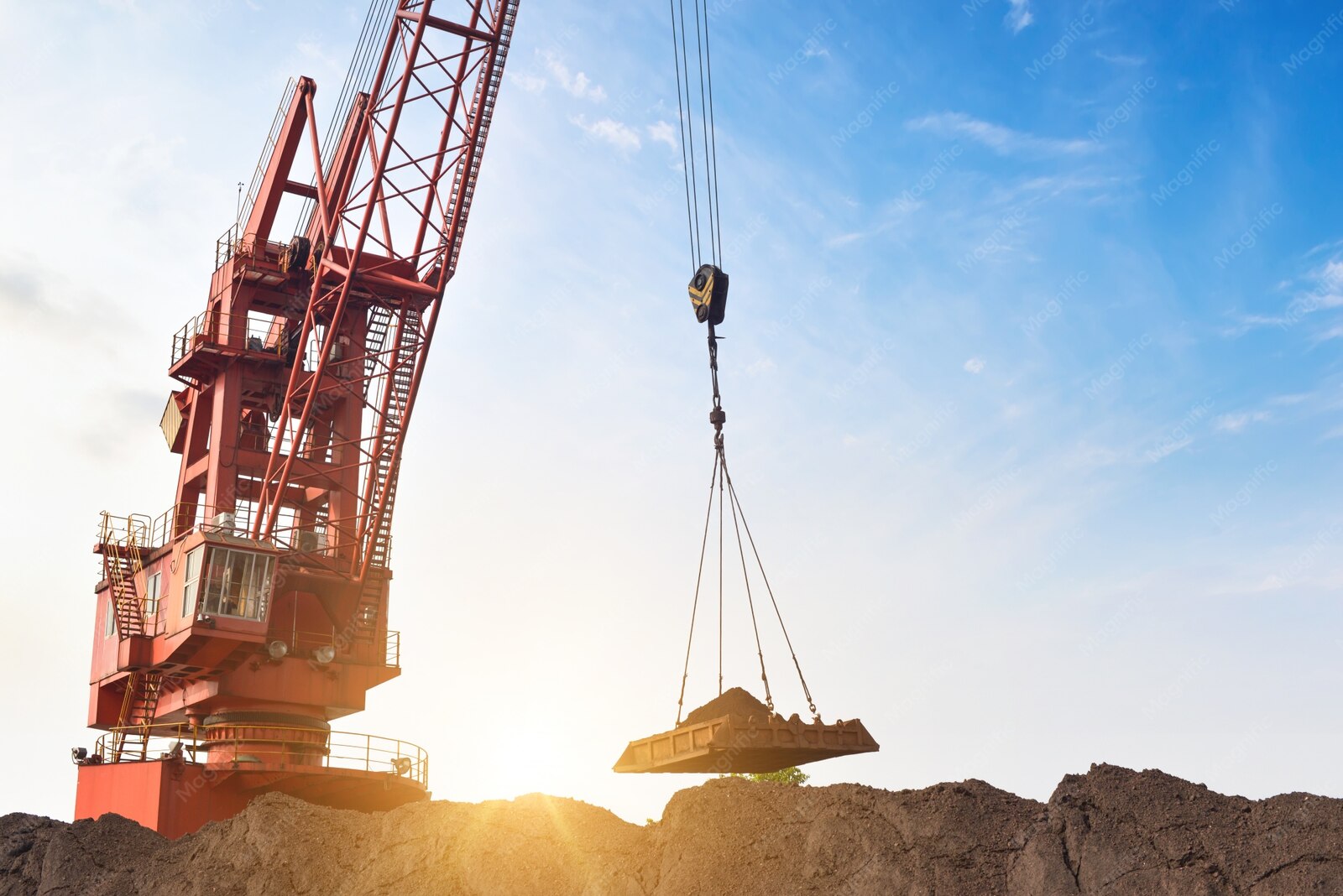

בכרמל, בנצרת, בצפת ובכרמיאל, רוב המגרשים משופעים. מכונת קידוח שוקלת עשרות טונות, והיא צריכה משטח עבודה מפולס ומהודק כדי לקדוח אנכית ובבטחה. לכן בפרויקטים במדרון העבודה מתחילה בעבודות עפר ולא בקידוח.
- הכנת דרך גישה ומשטח מפולס ברוחב שמתאים למכונה
- תכנון סדר קידוח מלמעלה למטה, כדי שהמכונה לא תעמוד על קצה חפירה
- כלונסאות שמשמשים גם לייצוב המדרון ולקירות תומכים
- בדיקה של כל שינוי בקצב החדירה, שעלול להעיד על חלל או על כיס קרקע רכה בתוך הגיר
כשהמגרש תלול מדי למכונה רגילה, או כשמחזקים מבנה קיים על הרכס, מיקרופייל הוא לרוב החלופה המעשית. כשהכלונסאות נושאים גם קיר תמך, הם מתוכננים לעיתים כחלק מקירות דיפון מכלונסאות.
בזלת וגיר: איטי, אבל עמיד
קידוח בסלע דורש ראשי קידוח ייעודיים: מקדחים עם שיני סלע, קרוטל שחותך גליל, ובבזלת קשה גם פטיש DTH. הקצב יורד משמעותית, והכלים נשחקים מהר. מנגד, כלונס שנכנס לסלע בריא מקבל כושר נשיאה גבוה בעומק קטן.
טבריה, צפת ובקעת הירדן נמצאות סמוך לשבר הסורי-אפריקני, ושם התכנון לפי ת"י 413 לעמידות ברעידות אדמה מחמיר יותר. זה מתבטא בזיון כבד יותר ולעיתים בקטרים גדולים יותר. על השיטות עצמן הרחבנו בעמוד קידוח כלונסאות בסלע.
מה לתכנן לפני שהמכונה עולה צפונה
בפרויקטים בגליל ובגולן המרחקים משפיעים על הלו"ז לא פחות מהקרקע. כמה דברים שכדאי לסגור מראש.
- דו"ח קרקע עדכני
בעיקר בשולי עמקים, שם עומק הסלע משתנה בתוך מגרש אחד. בלי דו"ח, כדאי להתחיל בקידוח ניסיון.
- הובלת המכונה
דרכי גישה צרות ועליות תלולות ביישובים הרריים מחייבות בדיקה של מסלול המובילית מראש.
- אספקת בטון
מרחק ממפעל הבטון קובע את קצב היציקה. ביישובים מרוחקים מתאמים משאיות מראש כדי שהיציקה תהיה רציפה.
- ציוד לסלע במלאי
ראשי קידוח ושיניים חלופיים מגיעים יחד עם המכונה, כדי ששחיקה בבזלת לא תעצור את העבודה ליום שלם.
שאלות על קידוח בצפון
למה קידוח בכרמל יקר יותר מקידוח בקריות?
על הכרמל קודחים בסלע, בקצב איטי ובשחיקה גבוהה של הכלים, ולעיתים גם צריך להכין משטח עבודה במדרון. בקריות הקרקע רכה יותר והגישה נוחה. מצד שני, בסלע הכלונסאות קצרים יותר, ולכן ההפרש בעלות הכוללת קטן מההפרש במחיר למטר. השוואה מלאה במחירון קידוח כלונסאות.
בעפולה צריך כלונסאות גם לבית חד-קומתי?
ברוב המקרים בעמק יזרעאל, כן. ההחלטה של הקונסטרוקטור, אבל בחרסית תופחת יסוד רדוד חשוף לתנועות עונתיות שגורמות לסדקים. כלונסאות שעוברים את השכבה הפעילה הם הפתרון המקובל.
יש מי תהום בחיפה?
על הכרמל, בעומקי כלונס רגילים, כמעט אף פעם. בעיר התחתית, במפרץ ובקריות הם עשויים להופיע קרוב לפני השטח, ואז עוברים לקידוח בנטונייט או ל-CFA.
כמה זמן לוקח קידוח בבזלת?
תלוי בקשיות הבזלת ובמידת הבקיעות שלה. כהערכה כללית, מכונה מבצעת 2 עד 5 כלונסאות ביום, לעומת 8 עד 12 בקרקע רכה. נכון לבנות את לוח הזמנים בהתאם ולא להתבסס על קצב של קידוח רגיל.
אתם עובדים גם במרכז ובדרום?
כן. פרטים על הקרקע בכל אזור תמצאו בעמודים קידוח כלונסאות במרכז ובשרון וקידוח כלונסאות בירושלים ובדרום.
